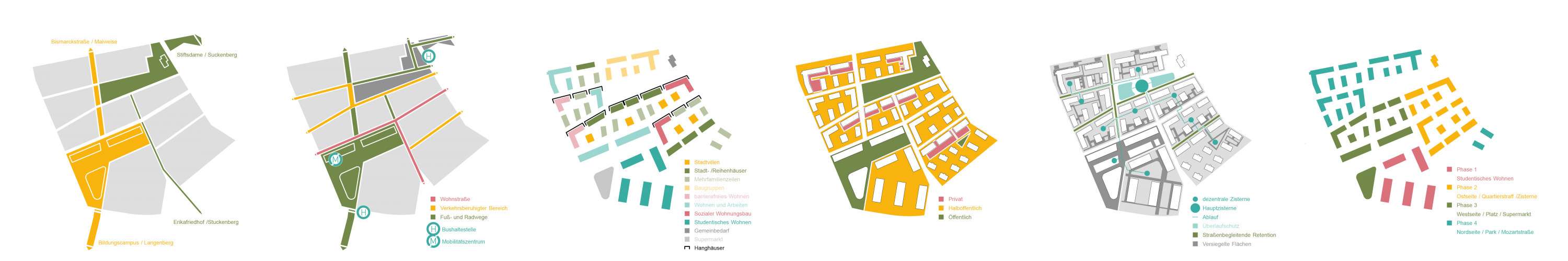

Das städtebauliche Konzept ist von einer Baustruktur aus zwei- bis dreigeschossigen Winkeln, Zeilen und Punkten gekennzeichnet. Dadurch gelingt es zwischen der kleinteiligen Siedlungsstruktur in der Nachbarschaft sowie den verbleibenden Mannschaftsunterkünften und Verwaltungsgebäuden der Kaserne zu vermitteln. Differenzierte Bautypologien mit Zwei-, Drei- und Vierspännern sowie Sonderformen, wie beispielsweise Laubenganghäuser als Winkelbebauten, tragen zur Entstehung einer kleinräumlichen Durchmischung unterschiedlicher Eigentumsformen und Wohnungsgrößen bei damit ein lebendiges, vielfältiges und integratives Wohnquartier entstehen kann.
Das Freiraumkonzept greift die starke Durchgrünung der umliegenden Siedlungsstrukturen auf und führt sie in das neue Quartier hinein. Neben einer deutlich geringeren Flächenversiegelung betonen Baumreihen entlang der Straßen und Wege wichtige Verbindungen, wie die übergeordnete Rad- und Fußwegeverbindung in Nord-Südrichtung. Gemeinschaftliche Gärten fördern das Zusammenleben der zukünftigen Bewohner:innen.

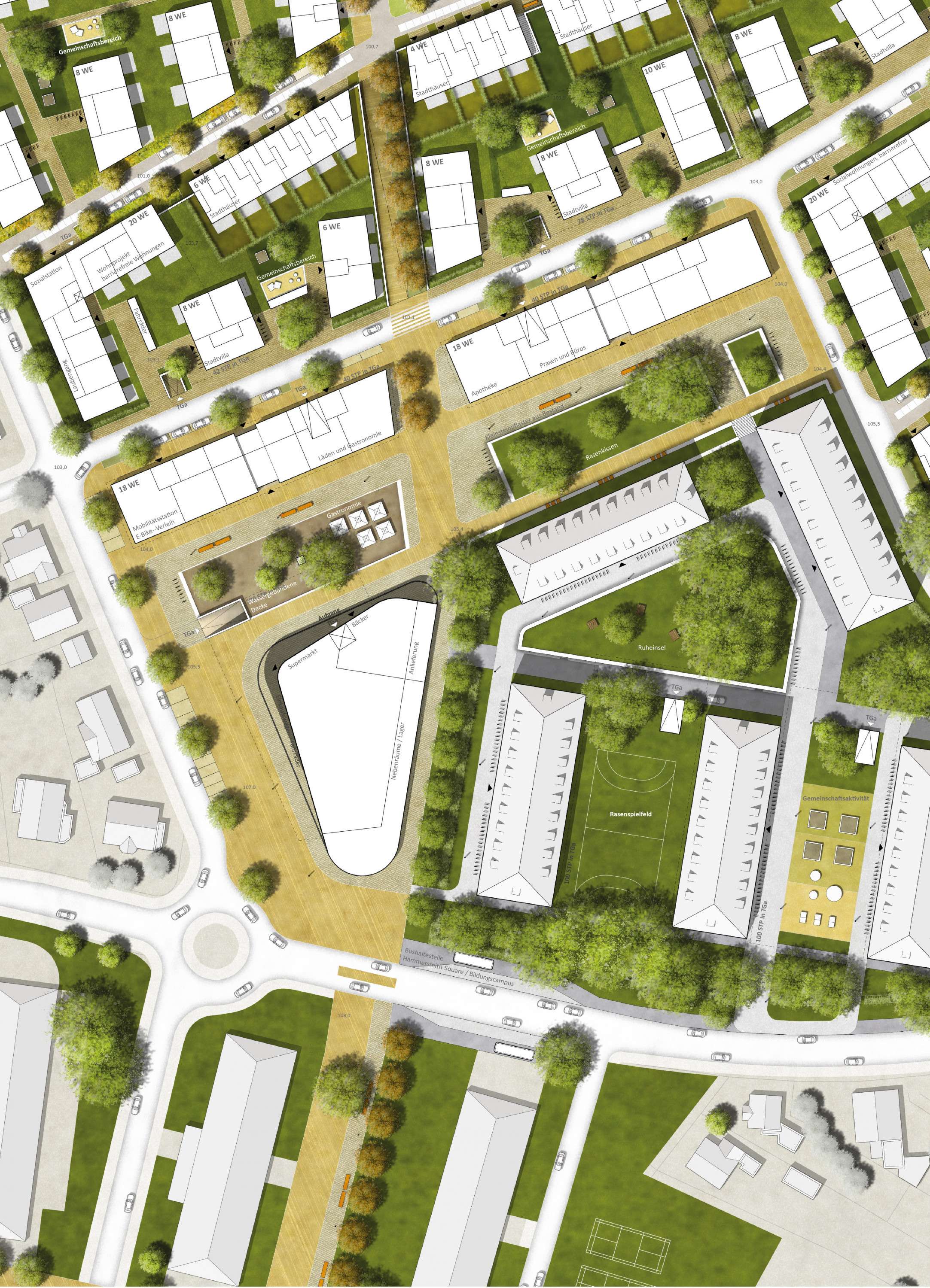

Die neue Quartiersmitte bildet sich um den im Süden gelegenen Hammersmith-Square, der sowohl als Kommunikations- und Interaktionsort für die neuen Bewohner:innen des Quartiers fungiert als auch für die Studierenden und Anwohner:innen aus der Nachbarschaft. Räumlich bildet er das Entrée des neuen Hammersmith-Quartiers an der Vlothoer Straße und ist zugleich Verbinder zum südlich gelegenen Bildungscampus auf dem Gelände der ehemaligen Wensworth Kaserne.

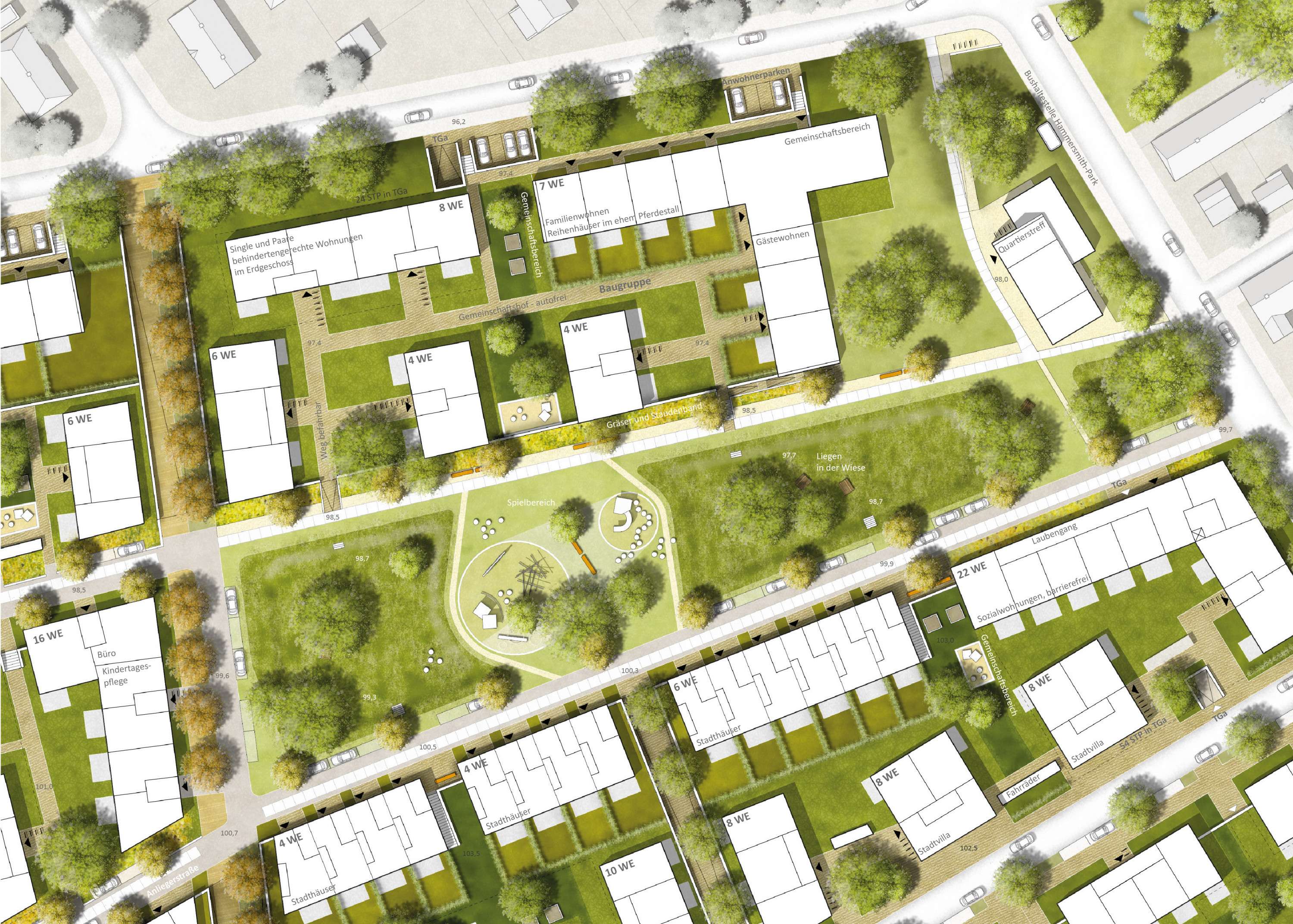

Der Hammersmith-Park im Norden bildet die Verlängerung des Grünzuges zum Wald- und Naherholungsgebiet Stuckenberg in das neue Quartier hinein. Seine naturnahe Gestaltung ermöglicht wohnungsnahe Erholung und generationsübergreifende Aktivität gleichermaßen. Ein altersübergreifender Kinderspielplatz rundet das Angebot ab. Das auf beiden Seiten des Spielbereichs leicht topografisch abgesenkte Gelände erhöht den Spielwert; Sitz- und Liegeelemente aus Holz laden zum Verweilen ein. Am Eingang zum Park bleibt ein Teil der ehemaligen Sattelkammer erhalten und fungiert als Quartierstreff.
